OPIS PRODUKTU
System wibracji przyjmuje testy dla produktów lotniczych, motoryzacyjnych, urządzeń elektrycznych i instrumentów, materiałów, powłok i innych części w warunkach temperatury i wilgotności oraz warunków wibracji. Jest powszechnie używany do testowania trwałości środowiska, testu wzrostu niezawodności, testu kwalifikacji niezawodności, testu akceptacji niezawodności produktu, testu rutynowego, testu przesiewowego warunków środowiskowych i tak dalej.
SPECYFIKACJA KOMORY TEMPERATURY I WILGOTNOŚCI
| Pozycja | Specyfikacja |
| Wymiar wewnętrzny (W * D * H) | 600 * 800 * 850 mm |
| Zakres temperatury | + 10 ~ + 100 ℃ |
| Wahania temperatury | ± 0,5 ℃ |
| Jednolitość temperatury | 2 ℃ |
| Zakres wilgotności | 20 ~ 98% wilgotności względnej (patrz zdjęcie poniżej) |
| Wahania wilgotności | ± 2,5% RH |
| Równomierność wilgotności | 3% wilgotności względnej |
| Prędkość chłodzenia | Średnio 1 ℃ / min (bez obciążenia) |
| Prędkość ogrzewania | Średnio 3 ℃ / min (bez obciążenia) |
| Wewnętrzny materiał komory | Stal nierdzewna SUS # 304, lustro wykończone |
| Materiał komory zewnętrznej | Stal nierdzewna z rozpylaczem |
| Metoda chłodzenia | Chłodzony powietrzem |
| Kontroler | Programowalna temperatura i wilgotność kontrolna Potrafi ustawić inny parametr dla testu cyklicznego |
| Materiał izolacyjny | Sztywna pianka poliuretanowa o wysokiej gęstości 50 mm |
| Podgrzewacz | Przeciwwybuchowe grzejniki rurowe ze stali nierdzewnej SUS # 304 ze stali nierdzewnej |
| Kompresor | Francja Sprężarka Tecumseh |
| Oświetlenie | Wytrzymałość cieplna |
| Czujnik temperatury | Czujnik suchej i mokrej żarówki PT-100 |
| Okno obserwacyjne | Szkło hartowane |
| Testowanie dziury | Średnica 50 mm, do prowadzenia kabli |
| Taca na próbki | SUS # 304 stal nierdzewna, 2szt |
| Urządzenie zabezpieczające | Ochrona przed wyciekiem Powyżej temperatury Nadmierne napięcie sprężarki i przeciążenie Zwarcie w nagrzewnicy Deficyt wody |

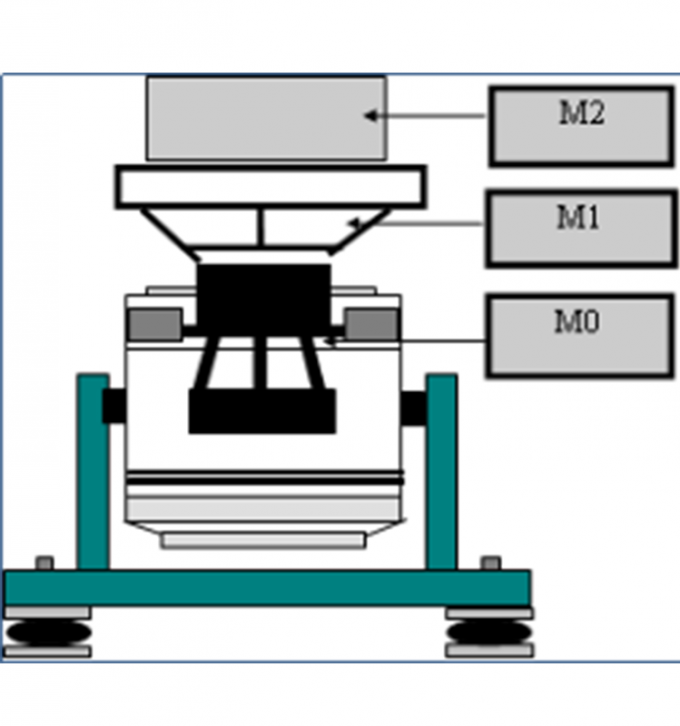

Pionowy system testów wibracyjnych Podstawowa struktura systemu badań wibracji
SPECYFIKACJA STANDARDOWA
| Pozycja | Opis |
| Sine Force | 5,88KN |
| Shock Force | 11,76 KB |
| Zakres częstotliwości | 5 ~ 3000 Hz |
| Przemieszczenie | 51 mm |
| Max. Prędkość | 2m / s |
| Max. Przyśpieszenie | 981 m / s² (bez ładowania) |
| Średnica armatury | 200 mm |
| Dopuszczalny moment obciążenia | > 300 N • m |
| Efektywna masa armatury | 6 kg |
| Max. Ładowność | 100 kg |
| Wyciek magnetyczny | ≤1 mT |
| Częstotliwość izolacji drgań osiowych | <3 Hz |
| Załaduj załącznik | 16 wkładek M8 ze stali nierdzewnej |
| Wymiar (L * W * H) | 850 * 665 * 760 mm |
| Około. waga | 990 kg |
WZMACNIACZ MOCY
SPECYFIKACJA STANDARDOWA
| Pozycja | Opis |
| Max. Moc wyjściowa | 8 kVA |
| Pasmo przenoszenia | > 65 dB |
| Napięcie wyjściowe | 120 Vrms |
| Sprawność konwersji | > 95% |
| Wymiar (L * W * H) | 800 * 600 * 1558 mm |
| Około. Waga | 320 kg |
| Urządzenie zabezpieczające | Ochrona przed wysokim napięciem Ochrona nadprądowa Ochrona przed nadmierną temperaturą Nad przesiedlonym zabezpieczeniem Zabezpieczenie przed awarią układu chłodzenia Zabezpieczenie przed awarią wzbudzenia |

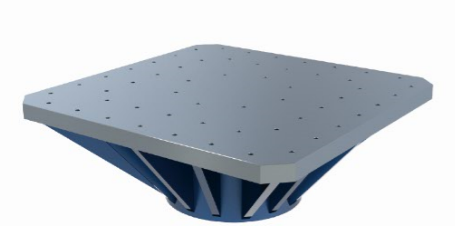

EKSPANDER GŁOWICY PIONOWEJ
SPECYFIKACJA STANDARDOWA
| Pozycja | Opis |
| Rozmiar ekspandera | 600 * 600 mm |
| Materiał | Stop aluminium |
| Max. Częstotliwość pracy | 2000 Hz |
| Około. Waga | 35 kg |
| Dmuchacz | |
| Moc | 4kW |
| Objętość powietrza | 0,3 m³ / s |
| Ciśnienie powietrza | 0,048 kgf / cm2 |
| Średnica rury dmuchawy | 120 mm |
| Wymiar (L * W * H) | 570 * 800 * 1520 mm |
| Około. Waga | 108 kg |
