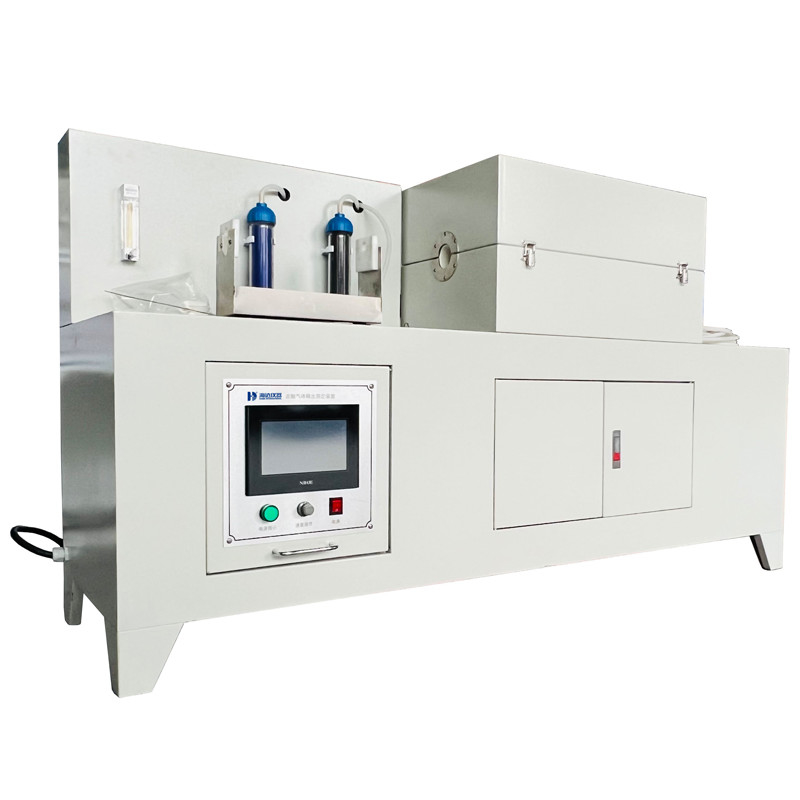

Urządzenie do pomiaru emisji gazów z kwasów halogennych

Urządzenie do pomiaru emisji gazu z kwasów halogenowych

Opis:

Urządzenie to mierzy wartość pH, kwasowość i przewodność gazów emitowanych podczas spalania materiałów z kabli lub kabli optycznych.Stosowany do określania całkowitej zawartości kwasu halogenowego w kablach opóźniających płomień o niskim poziomie halogenu i bez halogenu oraz do oceny kwasowości gazu poprzez pomiary pH i przewodności.

Zgodność STandardy:

GB/T 17650.1 (Metoda badania gazów wytworzonych podczas spalania materiałów z kabli lub kabli optycznych)
GB/T 17650.2-8
IEC 60754-1:1994, IEC 60754-2:1991
GB/T 19666-2005 (Ogólne zasady dotyczące przewodów i kabli oporowych i ognioodpornych)
GA 306.1-2007 (sekcja 6.3.4), GA 306.2-2007 (sekcja 6.3.4)

UL 2556-2007 (sekcje 9.10 i 9.11)

1. Piece rurowe:

Komora grzewcza:Długość rzeczywista: 600 mm; średnica: Ø42 mm.

System ogrzewania:System ogrzewania elektrycznego regulowanego; Moc: 220V/10KW (zob. rysunek 1).

2. Rurka spalania:

Materiał:Odporna na korozję refrakcyjna rurka z krzemianu.

Wymiary:Średnica wewnętrzna: 40 mm; Długość wysunięcia na wejściu: 60×200 mm; Długość wysunięcia na wyjściu: 60×100 mm (pozwalająca na rozszerzenie termiczne).

3Łódź spalinowa:

Materiał:Roztopiona rurka kwarcowa.

Wymiary:Długość: 100 mm; szerokość: 25 mm; głębokość: 10 mm.

Mechanizm podawania:Napędzany przez magnes i platynowy przewód.

4Zbieranie gazu:

Butelki do absorpcji:Dwie butelki; jedna wyposażona jest w magnesową mieszarkę i zawiera 220 ml roztworu wodorotlenku sodu.

5System dostaw gazu:

Przepływ powietrza:Zakres regulowany: 20 ≈ 200 ml.

Kompresor:Użytkownik dostarcza.

6. Pobieranie próbek:

Ilość próbki:500-1000 mg.

7. Pomiar zawartości kwasu halogenowego:

Waga analityczna (nieobowiązkowa):Dokładność: 0,1 mg.

Cyfrowy pH-meter:Dokładność: 0,02 pH.

Przewodnik prądu:Zakres: 0 ‰ 1 × 105 μS/cm.

System sterowania:PLC + ekran dotykowy firmy Weintek dla precyzyjnej i przyjaznej obsłudze.

8. Kluczowe składniki:

• Piekarnik cieplny rurowy (1 zestaw)
• Rury grzewcze kwarcowe (1 zestaw)
• Pudełko sterujące (1 jednostka)
• Mieszalnia magnetyczna (1 jednostka)
• Kolba filtrująca (500 ml, 2 jednostki)
• butelka do prania gazem (500 ml, 2 jednostki)
• Termopary typu 1.5 (1 zestaw)
• Rury silikonowe (3 m)
• Rury gumowe (2 m)
• Łodzie spalinowe (20 sztuk)
• Cyfrowy pH-miernik (1 jednostka)
• Miernik przewodności (1 jednostka)
