Szczegóły Produktu:
Zapłata:
|
| Metoda kontroli: | Sterownik PLC | moc: | Elektroniczny |
|---|---|---|---|
| Nazwa produktu: | sprzęt do testowania mebli | Posługiwać się: | Krzesło biurowe |
| Standard projektowania: | BIFMA X5.1-2011 5,6,10,13,14,15,16,19,20 | Pojemność: | 0-500 kg |
| High Light: | Maszyna do badania wytrzymałości ramienia krzesła,Maszyna do badania wytrzymałości na plecy krzesła,Maszyna do badania wytrzymałości ISO9001 |
||

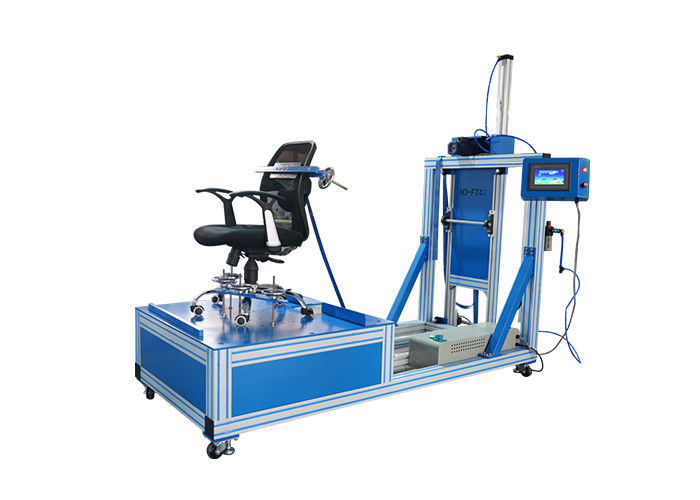

Maszyna do badania wytrzymałości ramienia i pleców krzesła / Tester wytrzymałości krzesła
Główna funkcja:
13 Dyski stabilizacyjne Maszyny do badania wytrzymałości ramion i pleców krzesła przeznaczone są do badania wytrzymałości ramienia krzesła biurowego (test pionowy i poziomy) oraz wytrzymałości pleców.Jest wyposażony w sterownik PLC, interfejs ekranu dotykowego do wprowadzania parametrów testu, siłę testową i czasy, liczenie czasu osiągnięcia siły ustawienia i powrót automatycznie po upływie czasu.
Standard projektowy:BIFMA X5.1-2011 5,6,10,13,14,15,16,19,20
Test wytrzymałości oparcia - Statyczny - Zastosowanie typu l
To badanie wytrzymałości na oparcie należy przeprowadzić na krzesłach typu I.Do krzeseł z blokadą pochylenia, blokowanie krzesła
zmienia typ krzesła (patrz rozdział 4) i musi być również przetestowany zgodnie z rozdziałem 6 w stojaku zablokowanym
pozycja.Do badania sekcji 6 można użyć dodatkowego krzesła.Uwaga: ten test nie dotyczy krzeseł
z oparciem mniejszym niż 200 mm (7,9 cala).
Test wytrzymałości ramienia - pionowy - statyczny Możliwość zastosowania
Ten test wytrzymałości na oparcie dotyczy wszystkich krzeseł z podłokietnikami.Celem testu jest ocena zdolności krzesła i ramienia do wytrzymywania naprężeń wywołanych działaniem sił pionowych na ramię (-a).
|
Standard |
Zadowolony |
Akcesoria |
|
Klauzula 5 |
Statyczny test wytrzymałości oparcia - typ I |
Wymiary krzesła x 1 |
|
6 |
Statyczny test wytrzymałości oparcia - typ II i III |
|
|
11.4 |
Test łatwości obciążenia przedniego narożnika - cykliczny |
Średnica urządzenia ładującego 203 mm x 1 |
|
10 |
Test mechanizmu przechylania |
102 kg jedna waga |
|
12.3 i 12.3.2 |
Test stabilności tylnej dla krzeseł typu I.II i III |
1) Dyski stabilności x 13 2) Wspornik polipropylenowy 1,5 x 356 x 711 mm oprawa x 1 |
|
12.4 |
Stabilność z przodu |
12d Przednie stabilne urządzenie ładujące X 1 12e przedni dysk ładujący stabilizujący x1 12g przedni stabilizator ładujący X 1 135 funtów Farmar 1 Miernik ręczny z nasadką x1 |
|
13 |
Test siły ramienia - pionowy - statyczny |
Adapter do ładowania (100 x 127 mm) x 1 C- mocowanie x 1 |
|
14 |
Test siły ramienia Poziomo-statyczne |
|
|
15 i 16 |
Test trwałości oparcia -cykliczne dla typu I, II i III |
Urządzenie ładujące (odciąg) x 1 Urządzenie do dopasowywania kształtu 305 mm +/- 13 mm x 89 mm +/- 13 mm i grubość 12 mm x 4 |
|
22 |
Out Stop Test |
74 kg przeciwwaga żelazko x 125 kg przeciwwaga żelazko 1 x |
|
23 |
Test obciążenia statycznego fotela tabletu |
|
|
24 |
Test łatwości obciążenia fotela tabletu - cykliczny |
Główne parametry:
1, mechanizm napinający, serwomotor i architektura koła pasowego, intensywność obrotu przekształcona w napięcie i uzupełnione wartości siły czujnik skrętu odczytał poprawnie napięcie, działanie sterowania serwomotorem w zamkniętej pętli w celu uzyskania liczby ciągnięć .Testowanie statyczne i cykliczne.Rajd i prędkość można uwolnić.Używany głównie do testów 5, 6, 13, 14, 15 i 16.
2, oprócz tej maszyny jest również skonfigurowana z dwiema grupami siłowników elektrycznych, odpowiednio, dla grupy urządzeń pionowych i grupy urządzeń poziomych 1, każda grupa niezależnie reguluje prędkość i ciąg.Skok to 500 mm
3, pionowe środki serwomotoru mogą być używane do siłownika, regulacja położenia w pionie, używana głównie do pierwszych 11.4, 22, 23 i 24 testu;maksymalne ciśnienie wynosi 150 kg.
4, serwomotor urządzenia poziomu spowodował regulację położenia hamulca elementów w górę iw dół oraz lewy i prawy ruchomy i elastyczny, aby sprostać wymaganiom dla różnych lokalizacji testowych, jest używany głównie do testów 10,12,3 i 12,4.Maksymalny nacisk 50 kg, regulowany w górę iw dół w zakresie od 500 mm do 1200 mm.
5, dolna płyta maszyny testowej wierci wiele rzędów otworów na śruby w celu łatwej instalacji różnych przystawek i stałych warunków testowych
6, każdy przedni siłownik elektryczny z szybkozłączem dla łatwej wymiany bloku obciążeniowego i osprzętu
| 7, tryb sterowania | PLC z ekranem dotykowym LCD |
| 8, maksymalna wartość napięcia | 150kg |
| 9, maksymalna wartość ciągu (pozioma) | 50kg |
| 10, maksymalna wartość ciśnienia (w pionie) 150 kg | |
| 11, Może być wyposażony w komputery, rejestrując zmiany siły i przemieszczenia. | |
| 12, Pojemność | 0-500kg |
| 13, czas wiązania | 0-99S |
| 14, rozmiar maszyny | (Dł. × szer. × wys.) 1500 × 1400 × 1800 mm |
| 15, akcesoria testowe | Jedna platforma testowa do testu ramienia;pionowe uchwyty testowe ramienia;jeden uchwyt do badania wytrzymałości na plecy. |
