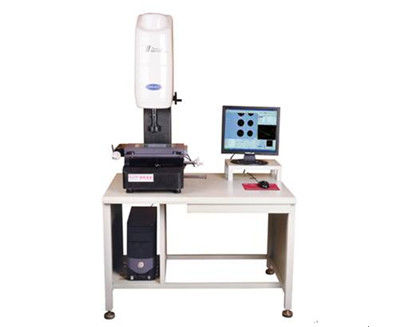

Mikrokomputery Optyczne przyrządy pomiarowe, cyfrowy sprzęt pomiarowy o wysokiej dokładności

Precyzyjny przyrząd do pomiaru obrazu przeznaczony do pomiaru dwóch współrzędnych

we wszystkich obszarach zastosowania i jest szeroko stosowany w różnych branżach precyzyjnego wykończenia,

takich jak: maszyny, elektronika, wyroby żelazne, instrumenty, tworzywa sztuczne i tak dalej.

1. Precyzyjny przyrząd do pomiaru obrazu wykorzystuje kolorowe kamery CCD USTEO 1/2,

generator krzyżowy jest układem pomiarowym.

2. Cyfrowy system pomiaru i przetwarzania danych tworzą studio dwóch współrzędnych,

siatka optyczna i karta danych SDK -3000.

3) Precyzyjny przyrząd do pomiaru obrazu ma różne funkcje przetwarzania danych,

display, input and output, particularly; wyświetlanie, wejście i wyjście, w szczególności; the work piece straightening function is very useful. funkcja prostowania detalu jest bardzo przydatna.

4 Precyzyjny przyrząd do pomiaru obrazu ma interfejs RS-232 z komputerem

oraz specjalistyczne oprogramowanie pomiarowe, które może również przetwarzać i generować mapowanie kołowe.

1. Precyzyjny przyrząd do pomiaru obrazu potrafi zmierzyć punkt, linię, okrąg,

łuk i owalny, prostokątny i popraw dokładność dzięki funkcji pozycjonowania wielopunktowego.

2) Precyzyjny przyrząd do pomiaru obrazu ma wiele funkcji,

takie jak kombinacja pomiarów, struktura środkowa i przecięcie struktury,

środek konstrukcji, struktura linii, struktura okrągła i konstrukcyjny punkt widzenia.

3. Tłumaczenie współrzędnych i prostowanie współrzędnych ma na celu zwiększenie pomiaru

wygodne i wydajne oraz poprawiają wydajność pomiaru.

4. Makra mogą mierzyć te same części szybciej i wygodniej i zwiększać głośność

efektywność pomiaru.

5. Dane pomiarowe wprowadzane bezpośrednio do programu AutoCAD i stają się pełnym okręgiem roboczym;

dane można również wprowadzić do Excela i Worda w celu przeprowadzenia analizy statystycznej.

Skok w osi Z: 200 mm Odległość robocza: 95 mm

Rozdzielczość skal X, Y, Z: 0,0005um X, dokładność osi Y: (3 + L / 200) um

Kamera: Kolorowa kamera CCD 1/3 ''

Powiększenie optyczne: 0,7 ~ 4,5X

Cyfrowe powiększenie: 30 ~ 230X

Pole widzenia obiektu: 7 ~ 1,1 mm

Oświetlenie konturu i powierzchni: Można ustawić diodę LED pierścienia i jasność
