PLC Control Package Testing Equipment , Carton Clamp Force Testing Machine

Chiny PLC Control Package Testing Equipment , Carton Clamp Force Testing Machine dostawca

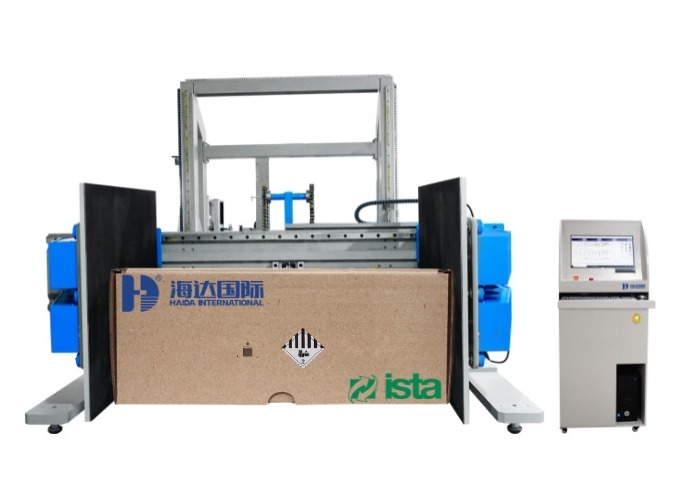

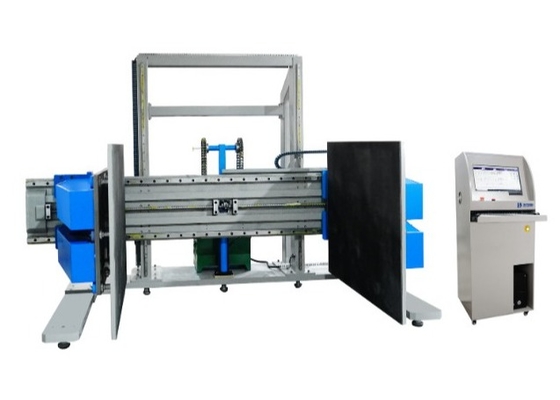

Duży Obraz :  PLC Control Package Testing Equipment , Carton Clamp Force Testing Machine

Szczegóły Produktu:

Place of Origin: Guangdong, China (Mainland)
Nazwa handlowa: HAIDA
Orzecznictwo: ISO 9001:2000; ISO 9001:2008; QS-9000; ISO 14001:2004; CE, , SMC, CMC, CPA, CE,CMA,IMC
Numer modelu: HD-A535

Zapłata:

Minimum Order Quantity: 1 Set
Cena: Negotiable
Packaging Details: Each set protected with resin fiber and PP film, then put into Strong wooden case with operation man
Delivery Time: 20 days after order confirmed
Payment Terms: L/C,D/A,D/P,T/T,Western Union,MoneyGram,In cash, escrow
Możliwość Supply: 30 zestawów miesięcznie Haida
Contact Now
Szczegółowy opis produktu
Max.: 400 ~ 3000 funtów Ogniwo obciążeniowe:: 4 czujniki obciążenia dla najwyższej dokładności
Wymiary: 2000 * 2800 * 2350 mm Test prędkości:: 50-300 mm / min, ustaw stałą prędkość
Regulacja wysokości płyty zaciskowej: 0-1000 mm Rozmiar sklejki: H48in * D48in

         Sprzęt do kontroli pakietów sterowania PLC, testowanie siły zacisku kartonu



Opis produktu:
Maszyna do testowania siły zacisku opakowania i kartonu jest przeznaczona do pomiaru ugięć opakowań produktu i zdolności ochronnej opakowań produktu, gdy odczuwa się presję poziomu w procesie transportu i przechowywania w celu poprawy jakości opakowania produktu.



Główne parametry

Przedmiotów Specyfikacja
Przykładowy kształt pakiet transportu równoległościanu;
Maksymalna masa testowa 500 kg
Ciśnienie zaciskowe Na odpowiednią powierzchnię można przyłożyć nacisk 400-3000 funtów (regulowany) zgodnie ze schematem transportu na próbce testowej;
Rozmiar sklejki H48in * D48in
Regulacja wysokości płyty zaciskowej 0-1000 mm
Prędkość podnoszenia 50-300 mm / min, ustaw stałą prędkość
Szerokość płyty rozrzucającej 200-2000 mm
Wymiary 2000 * 2800 * 2350 mm
Dokładność czujnika 1/100000
Dokładność pomiaru 1%
Dokładność przemieszczenia mocowania ± 0,5 MM
Kontroler mocy Komputer wyświetla maksymalną wartość mocy w języku chińskim i angielskim
Wymagania dotyczące szyny Dwie płytki chwytające są równoległe i płaskie o pojemności 2000 lb bez deformacji w warunkach pracy, stan pionowy między szyną a podłogą, grubość szyny wynosi ≥15 mm, szyna może realizować działanie i cykl zaciskania, otwierania, podnoszenia i opuszczania cykl
Tryb automatycznego zatrzymania ustaw górną i dolną granicę, aby zatrzymać
Tryb transmisji silnik serwo steruje siłą zacisku, a silnik prądu przemiennego podnosi się i opada
Urządzenie zabezpieczające zabezpieczenie przed wyciekiem, ogranicznik podróży
Może być podłączony do komputera
Napięcie robocze AC 220 V / 50 HZ



Standardy projektowania:

ASTM D642, ASTM D6055, amerykański standard korporacyjny SEARS.



Ochrona bezpieczeństwa

Zabezpieczenie przed przeciążeniem, ochrona przed przepięciem i urządzenie ograniczające pozycję



Metoda testowania ściskania dużych produktów

1. Before placing the packaged product between platens, verify that the clamp force using the clamp indicator. 1. Przed umieszczeniem zapakowanego produktu między płytami dociskowymi sprawdź, czy siła zacisku za pomocą wskaźnika zacisku. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. Wskaźnik powinien być umieszczony między osiami punktów przegubu płyty dociskowej około 1/2 drogi w górę płyty dociskowej.

2. Za każdym razem, gdy produkt jest zaciskany, należy zastosować siłęd przez co najmniej 15 sekund i nie dłużej niż 1 minutę.

3. Zastosuj siłę zacisku na próbce, gdy płytki dociskają się do podłogi, a przednia krawędź płytek dociera do przedniej części opakowania. Jeśli opakowanie jest zbyt duże, aby zaciski przylegały do ​​przedniej krawędzi (tj. Duża lodówka , ciągnik itp.), zacisnąć jak najbliżej krawędzi.

4. Zaciśnij produkt w sumie 10 razy w pozycji spłukiwania.

5. Apply the clamp force on the packaged product with the platens in a 6×6 inch(15.2x15.2cm) offset position. 5. Przyłóż siłę zacisku do zapakowanego produktu, gdy płyty dociskowe znajdują się w pozycji przesuniętej 15,2 x 15,2 cm. Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. Zarówno poziomy, jak i pionowy wymiar przesunięcia są mierzone w przednim dolnym rogu płyty. If the package is too large for the clamp to be positioned 6-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. Jeśli opakowanie jest zbyt duże, aby zacisk mógł być ustawiony 6 cali od przedniej krawędzi (tj. Duża lodówka, ciągnik itp.), Zacisnąć jak najbliżej tej pozycji.

1) Numer wyjątku

1: for large products with an obvious, visible external skid, offset clamp testing is not conducted if the product does not extend beyond any part of the skid and there is some form of handling graphic or note that indicates to clamp only from the skid. 1: w przypadku dużych produktów z widocznym zewnętrznym poślizgiem, nie przeprowadza się testu przesunięcia zacisku, jeśli produkt nie wystaje poza żadną część poślizgu i istnieje jakaś grafika lub uwaga, która wskazuje na zaciskanie tylko z poślizgu. If there is no graphic or not indicating this or there is some overhang beyond the skid, then the entire clamp test protocol is conducted. Jeśli nie ma grafiki lub nie wskazuje tego lub wystaje poza poślizg, wówczas przeprowadzany jest cały protokół testu klamry.

2) Numer wyjątku

2: Jeśli wysokość produktu, gdy zostanie ustawiona w normalnej orientacji transportowej, wynosi ≤ 12 cali, badanie przesunięcia 6 x 6 cali nie jest przeprowadzane.

6. Zacisnąć produkt w sumie 10 razy za pomocą zacisku w pozycji przesunięcia 6 x 6 cali.

7. Repeat step 5.2.5 except with a 2 x6 inch offset clamp position. 7. Powtórz krok 5.2.5 z wyjątkiem pozycji przesunięcia zacisku 2 x 6 cali. The 2 x6 inch offset is similar to the 6 x6 inch offset except the platens are oriented such that they are 2-inches from the floor and 6-inches back from the package's front edge. Przesunięcie 2 x 6 cali jest podobne do przesunięcia 6 x 6 cali, z tym wyjątkiem, że płyty dociskowe są ustawione w taki sposób, że znajdują się 2 cale od podłogi i 6 cali od przedniej krawędzi opakowania. If the package is too large for the clamps to be positioned 2-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. Jeśli opakowanie jest zbyt duże, aby zaciski mogły być ustawione 2 cale od przedniej krawędzi (tj. Dużej lodówki, ciągnika itp.), Zacisnąć jak najbliżej tej pozycji.

8. Powtórz zaciskanie z wyrównaniem i przesunięciem po wszystkich innych stronach produktu, które są wskazane na grafice obsługi jako dopuszczalne dla obsługi zacisku.

Zgodnie ze standardami werdyktu, jeśli jeden element nie przejdzie testu, należy przedstawić „Arkusz postępowania z awariami testu”



Metoda testowania ściskania małych produktów

Before clamp testing, verify that the clamp for using the clamp force indicator. Przed testowaniem klamry sprawdź, czy klamra używa wskaźnika siły klamry. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. Wskaźnik powinien być umieszczony między osiami punktów przegubu płyty dociskowej około 1/2 drogi w górę płyty dociskowej.

Podczas testowania ściskania zaciskowego małych produktów zostaną wykorzystane 4 próbki, jak opisano poniżej.



1. Jeżeli po zorientowaniu na badanie klamrowe (na podstawie grafiki manipulacyjnej) boki prostopadłe do płytek pojedynczej próbki ≤ 24 ”(61 cm), wówczas 4 próbki należy umieścić w układzie„ obok siebie ”, jak pokazano do rys. 1 (z 2 próbkami na dole i 2 na górze)
2. Jeżeli po ustawieniu do testu cęgowego boki prostopadłe do płytek pojedynczej próbki mają> 61 cm (24 cale), wówczas 4 próbki należy umieścić w orientacji góra-dół, jak pokazano na rys. 2. Jeżeli, po umieszczeniu 4-wysokie, każda z próbek znajduje się całkowicie nad górną krawędzią płyt, więc próbkę można usunąć z zaciskania tylko w tej orientacji (rys. 3 pokazuje 3 MHC gotowe do testowania zacisku z 4. próbką usuniętą z badania w tej orientacji)
3 Za każdym razem, gdy próbki są zaciskane, siła powinna być przyłożona przez minimum 15 sekund i nie przekraczać 1 minuty.
4 .Apply the clamp force on the samples with the platens resting on the floor and the samples flush with the front edge of the platens (see fig2). 4. Przyłóż siłę docisku do próbek, dociskając płytki dociskowe do podłogi, a próbki zrównają się z przednią krawędzią docisków (patrz rys. 2). If the samples are too large for the clamps to be flush to front edge, clamp as close to the edge as possible. Jeśli próbki są zbyt duże, aby zaciski przylegały do ​​przedniej krawędzi, należy zacisnąć jak najbliżej krawędzi.
5.Zaciskaj produkt w sumie 10 razy zaciskami w położeniu zlicowanym.
6. Apply the clamp force on the packaged product with the platens in a 2×2 inch offset position(see fig 3). 6. Przyłóż siłę zacisku do zapakowanego produktu, gdy płyty dociskowe znajdują się w pozycji przesunięcia 2 × 2 cale (patrz rys. 3). Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. Zarówno poziomy, jak i pionowy wymiar przesunięcia są mierzone w przednim dolnym rogu płyty. If the package is too large for the clamps to be positioned 2-inches from the front edge, clamp as close to this position as possible. Jeśli opakowanie jest zbyt duże, aby zaciski mogły być ustawione 2 cale od przedniej krawędzi, zacisnąć jak najbliżej tej pozycji.
7. Zaciśnij produkt w sumie 10 razy, zaciskając go w pozycji przesuniętej.
8. Repeat the flush and 2x2 inch offset camping on all other sides of the product that are identified in the handling graphics as acceptable for clamp handling. 8. Powtórz wypoziomowanie i przesunięcie o 2 x 2 cale po wszystkich innych stronach produktu, które są oznaczone na grafice obsługi jako dopuszczalne dla obsługi zacisku. Please note, depending on the box geometry, you may use both the side-by-side and top-bottom orientation during clamp testing. Należy pamiętać, że w zależności od geometrii pudełka podczas testowania zacisku można używać orientacji zarówno obok siebie, jak i od góry do dołu.
